氣動部門是德國TOSS公司的第三大支柱，總部位于阿爾滕-布塞克。現在國際知名的“氣動執行器”是由簡單的氣缸和耐磨導軌相結合而發展起來的。它們用于一般機械工程以及夾具和固定裝置的構造。多年來，德國TOSS由于更新、更具體的應用和用途，該業務部門催生了大量氣動產品，這些部件當然也用于TOSS的包裝機中。以下就是我們?yōu)楦魑恍吕峡蛻艚榻B的TOSS氣動執行器_德國TOSS氣動執行器設計特點，深圳市科電遠揚科技有限公司專業供應工業產品，原裝正品，質量保證，歡迎您的來電！

一、德國TOSS氣動執行器描述

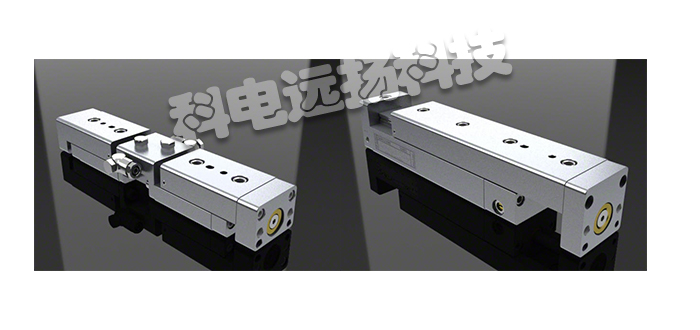

TOSS氣動執行器Ø10/25/32/40 mm行程10-200 mm，緊湊型氣動執行器，配有集成式無間隙精密滾珠導軌。空氣通過居中的安裝板均勻地分配到兩個相反作用的系統（例如，適用于不對稱的夾緊和按壓）。是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。活塞式行程長，適用于要求有較大推力的場合；而薄膜式行程較小，只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是不很美觀；常用在大扭矩的閥門上。齒輪齒條式氣動執行機構有結構簡單，動作平穩可靠，并且**防爆等優點，在發電廠、化工，煉油等對**要求較高的生產過程中有廣泛的應用。
?
二、德國TOSS氣動執行器基本結構
氣動執行器的調節機構的種類和構造大致相同，主要是執行機構不同。因此在氣動執行器介紹時分為執行機構和調節閥兩部分。氣動執行器由執行機構和調節閥（調節機構）兩個部分組成。根據控制信號的大小，產生相應的推力，推動調節閥動作。調節閥是氣動執行器的調節部分，在執行機構推力的作用下，調節閥產生一定的位移或轉角，直接調節流體的流量。執行器按其能源形式分為氣動，電動和液動三大類，它們各有特點，適用于不同的場合。氣動執行器是執行器中的一種類別。氣動執行器還可以分為單作用和雙作用兩種類型：執行器的開關動作都通過氣源來驅動執行，叫做DOUBLE ACTING(雙作用)。SPRING RETURN(單作用)的開關動作只有開動作是氣源驅動，而關動作時彈簧復位。

三、德國TOSS氣動執行器技術參數
①運行環境溫度：0℃~60℃。
②儲存環境溫度：-25℃~60℃。
③供氣壓力：0.14~0.7MPa（140-700kPa）。
④定位器IP等級（調節型）：IP66。
⑤定位器外殼材質（調節型）：壓鑄鋁。
⑥調節型輸入/反饋信號：輸入信號:4-20mA。
⑦反饋信號：4-20mA（反饋型）。
⑧開關型供電：24VDC。
⑨氣缸材質：鑄鋁。

四、德國TOSS氣動執行器設計特點
①符合最新的國際規范:ISO5211、DIN3337和VDI/VDE 3845、NAMUR標準。
②擠壓的高強度鋁質缸體，內表面經細磨及硬質陽極氧化處理，使用壽命長，磨擦系數低、動作迅速。
③緊湊、現代化的造型，多規格的系列產品使選型更經濟實惠。
④外部安裝兩個獨立的行程調節機構，方便進行:5C全開或全關位置的調整。
⑤外部結構一樣的執行器有雙作用式和單作用式(彈簧復位)供選擇，單作用式有常閉式和常開式。
⑥NAMUR標準的多功能位置指示器可視代指示，安裝并輸出所有附件。
⑦預壓縮負荷彈簧，安裝、拆卸安全、方便。
⑧活塞和端蓋采用壓鑄鋁合金，強度高、重量輕。
⑨改變密封件材料，可應用于高溫或低溫場合。
⑩根據需要可提供多種角行程(例如:120°、135°、180°等)和三位式氣動執行器。不需要連接板，可直接安裝電磁閥。

五、德國TOSS氣動執行器安裝和接線
①現場儀表氣源的壓力應該不低于0.6MPa，不高于1.0MPa。減壓閥氣體連接口尺寸為1/4英寸，接入管道為外絲。
②安裝位置：氣缸要求保持水平，使過濾減壓閥處于垂直狀態，便于排水。注意：過濾減壓閥不可處于水平狀態。
③輸入信號：4-20mA；反饋信號：4-20mA（僅限調節帶反饋型，可在反饋信號端子處接線獲取反饋信號）。
④如果選型為開關型氣動角行程執行器，其接線方法如下。開關型氣動控制閥有兩個控制部件：電磁閥和限位開關。電磁閥：控制氣源，必須接電源，電源為24VDC，即開關信號。限位開關：開關指示限位作用，如果接線，可以提供全開全關反饋信號。
