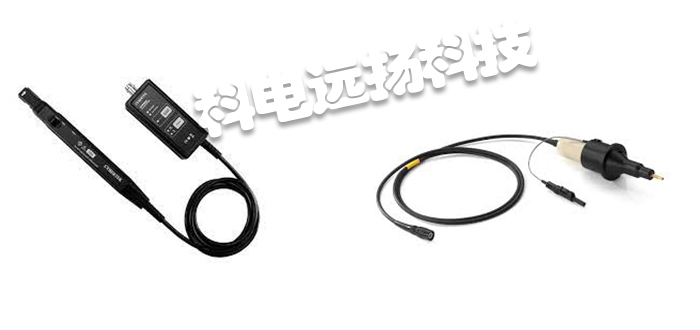

一、德國SCHWARZBECK電壓探頭產品概述
LISN需要為被測設備(EuT)提供主電源，以減少外部線路干擾，為EuT提供標準化阻抗并路由提取的射頻。EMI接收器的電壓。除了使用LISN（線路阻抗穩定網絡、人工電源網絡）進行EMI測量外，探頭還用于終端或線路電壓測量。探頭用于測量電纜、輸出插座、PCB走線的端子電壓。在許多情況下，為此目的需要高輸入阻抗和低電容。有源探頭不可用于一般干擾測量，因為脈沖可能遠遠超出線性電壓范圍。這不僅會導致限制和失真效應，還會導致互調，從而改變頻譜分量的頻率分布。

二、德國SCHWARZBECK電壓探頭產品特點
這些電阻分壓探頭是完美的線性且不受這些影響。通過使用交流和脈沖兼容的輸入隔直電容器（也不受局部放電影響），還可以在高達250 V的交流電源線或高達500 V的直流電源上進行EMI測量。高壓探頭高達10 kV(20 kV)DC或2 kV AC，輸入1500Ω||TK 9420提供4 pF輸入容量。對于最大。電源線電壓為250 V交流兩個探頭的輸入電阻分別為1.5 kΩ和2.5 kΩ，型號為TK 9420和TK 9417。TK 9261是一款有源高阻抗射頻電壓探頭，配備內部阻抗變壓器，可與50Ω測量設備（例如頻譜和網絡分析儀或測試接收器）一起使用。
?
三、德國SCHWARZBECK電壓探頭產品技術參數
①標稱頻率范圍（±1 dB）：100 kHz-100兆赫
②可用頻率范圍：（±3 dB）：50 kHz-700兆赫
③輸入阻尼電阻：大于100kΩ
④輸入電容：1.8 pF（典型值）
⑤輸出阻抗：50歐姆
⑥最大輸出電平：1.4V峰值
⑦最大輸入直流電平：500V
⑧最大輸入交流電平：10V峰-峰
⑨輸出：N型插頭
⑩根據：雷諾36-00-808
?電源供應：+12...15伏，50毫安
?直流連接器：5.5毫米/2.5毫米
?環境溫度：-10°...+60°C
?重量：300克

四、德國SCHWARZBECK電壓探頭產品使用說明
TK 9421與TK9420一樣都是德國schwarzbeck生產的產品，所以也適用于在EUT高電流或無法使用LISN的情況下首選使用電壓探頭來測試，此探頭只能由合格的人員使用。在施加高壓之前，電壓探頭必須與DUT端子連接，且保持絕緣固定。打開電源后，不得觸摸探頭主體(盡管有絕緣管)。測試接收器通常通過保護接地導體接地，因此探頭的接地端子也處于地電位。在R.F.處，接地連接必須短且靠近“熱”端子。必須考慮高壓工作的相關安全標準!TK 9421比TK 9420測量更高的射頻電壓HF<100V(160dBuV)，特別專為測量電力電子設備而設計，例如在kHz頻率范圍內具有強傳導干擾頻譜的開關電源。電樂探頭TK9420由一個隔直的電容器C和一個電陽(1500-R)0組成，該電陽使得EUT的電源線和底線之間的電陽為1500Q，滿足標準GBT 6113.102和CISPR16-1-2提出的高阻抗電壓探頭的結構需求。

五、德國SCHWARZBECK電壓探頭產品典型應用
①測量負載和控制端子時，而不是電源端子時，需要使用電壓探頭
②被測物電流非常大（例如大于100A)，使用電壓探頭，是一個低成本的解決方案
③無法使用LISN的場合，例如在現場測試，被測物無法接入LISN時
